3.1 Sistem Penerangan (Lampu) pada Kendaraan Listrik

Oleh : itsotomotif | | Source : -

Sistem penerangan pada kendaraan listrik adalah sistem yang sangat penting untuk keamanan dan kenyamanan dalam berkendara. Sistem penerangan tersebut meliputi lampu kepala, lampu jarak, lampu tanda belok, lampu hazard, lampu rem, dan lampu mundur. Komponen sistem penerangan berfungsi untuk mengendalikan dan menghubungkan arus listrik, melindungi komponen dari kerusakan, dan memudahkan penggantian komponen.

Jenis – jenis Lampu Penerangan Pada Kendaraan Listrik

Contoh Gambar Wiring Lampu Depan

Lampu depan terdiri dari komponen:

  • Baterai
  • mcb
  • Kontak
  • Converter
  • Fuse
  • Switch
  • Lampu jarak jauh
  • Lampu jarak dekat

Lampu depan pada kendaraan di Indonesia harus memenuhi standar pemerintah, termasuk lampu utama untuk jarak jauh dan lampu tambahan untuk jarak dekat. Penting agar tidak menyilaukan pengguna jalan lain dan selalu berfungsi dengan baik, terutama saat kondisi gelap atau kabur, untuk memudahkan penglihatan dan meningkatkan keselamatan berkendara.

Komponen – komponen Dalam Rangkaian Penerangan Pada Lampu Depan Sumber Gambar: MCB (amazon.de), Kontak (motorcomcom.com, 04-02-2023), Converter (walmart.com), Switch (hondacengkareng.com), FUSE (uk.rs-online.com)

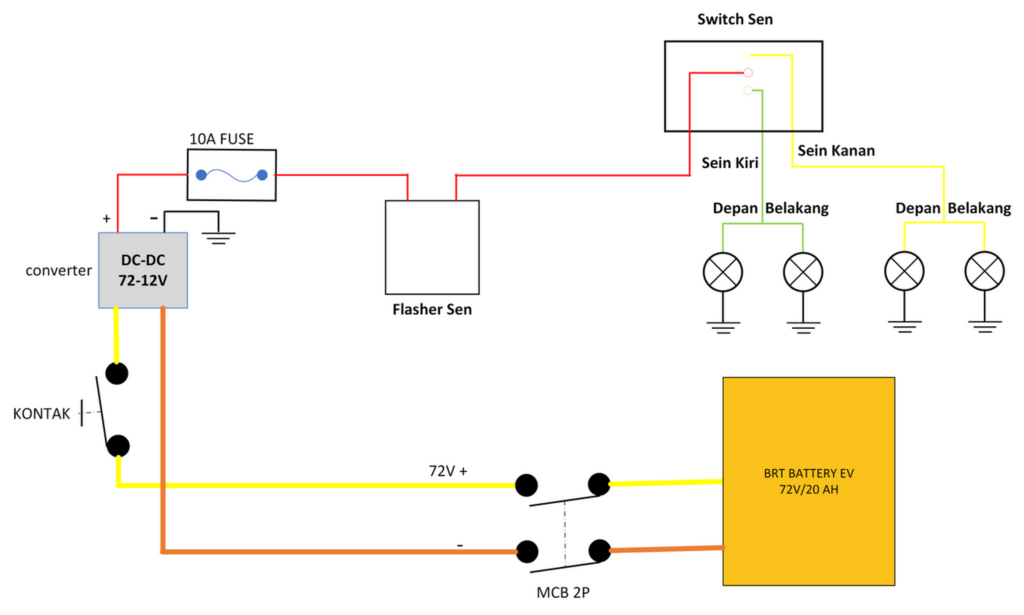

Contoh Gambar Wiring Lampu Sein

Lampu sein dalam kendaraan di Indonesia adalah lampu berwarna oranye atau kuning yang digunakan untuk memberi sinyal kepada pengemudi lain tentang niat pengemudi untuk berbelok atau mengubah jalur. Lampu ini terletak di bagian depan dan belakang kendaraan dan biasanya dikendalikan oleh tuas atau tombol di sekitar setir.

Lampu Sein Terdiri Dari Komponen:

  • Baterai
  • MCB
  • kontak
  • converter
  • fuse
  • flasher Sein
  • Switch sein
  • lampu sein depan (kanan & kiri)
  • lampu sein belakang (kanan & kiri)

Komponen – komponen Dalam Rangkaian Penerangan Pada Lampu Sein Sumber Gambar: MCB (amazon.de), Kontak (motorcomcom.com, 04-02-2023), Converter (walmart.com), Fuse (uk.rs-online.com), Flasher (moservice.id), Switch (hondacengkareng.com), Lampu Sein Depan (blibli.com)

Contoh Gambar Wiring Lampu Rem / Belakang

Lampu rem kendaraan di Indonesia berfungsi memberikan tanda berhenti kepada pengendara di belakang. Biasanya berwarna merah, terang, dan menyala ketika pedal rem diinjak. Standarnya memastikan keselamatan dengan memberikan tanda jelas kepada pengendara lain dan memenuhi syarat operasional yang legal.

Lampu Rem/Belakang Terdiri Dari Komponen:

  • Baterai
  • MCB
  • Kontak
  • Converter
  • Fuse
  • Switch rem depan dan belakang
  • Lampu stop

Komponen – Komponen Dalam Rangkaian Penerangan Pada Lampu Rem/Belakang Sumber Gambar: MCB (amazon.de), Kontak (motorcomcom.com, 04-02-2023), Converter (walmart.com), Fuse (uk.rs-online.com), Flasher (moservice.id), Switch (hondacengkareng.com), Lampu Stop (blibli.com)

Daftar Pustaka

  1. Shopan Pangestu S.T, “Sistem kelistrikan body, Body electrical old vs body electrival new”
  2. Danang Adiyanto, ” sistem kelistrikan body pada mobil golf listrik”.
